| 2019/08/07 | LEDを点ける | | by:YAS |
---|
| 発光ダイオードは,秋月で購入したもの。 http://akizukidenshi.com/catalog/g/gI-06404/

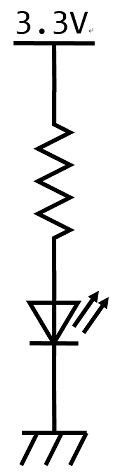

このLEDの順電圧は2.1Vなので,電流を5mA以下にするには,下の式から240Ω以上の抵抗にすればよい。
抵抗=(Vcc-LEDの順電圧)/電流 =(3.3 - 2.1) / 0.005 =240
抵抗が330Ωであれば,下の式から,流れる電流は約3.6mAになる。
電流=(Vcc-LEDの順電圧)/抵抗 =(3.3 - 2.1) / 330 =0.0036 |
|
|
|
|
|
