Raspberry Piは，GPIOの各信号線を入力に設定した場合，チップ内部でプルアップ・プルダウンを設定できる。
　しかし，ソフトウェアでプルアップ・プルダウンの設定を誤ったり，入力・出力の設定を誤ったりすることもあるだろう。
　そこで，チップの外部でプルアップを行った場合の電流の流れを確認した。
　ネットの情報によると，チップ内部のプルアップ・プルダウンの抵抗値は，50kΩ程度らしいので，外部のプルアップを10kΩで行えば，チップ内部のプルアップ・プルダウンを上書きできる。また出力設定になったときに備えて1kΩで保護するようにした。（下の⑧の状態は，1kΩの保護の抵抗がなれけばショートになる。）

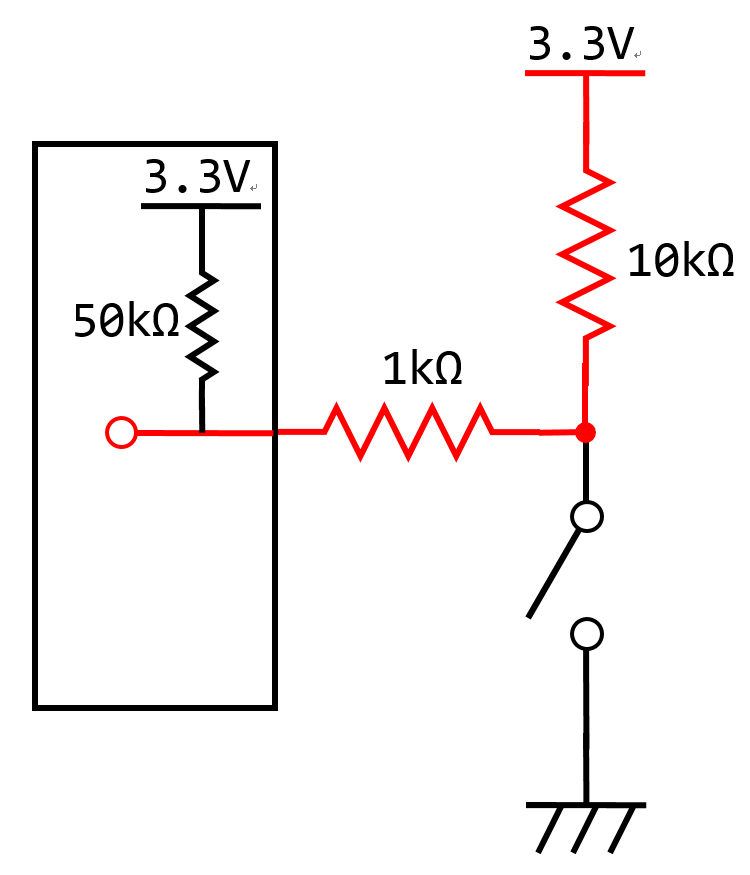

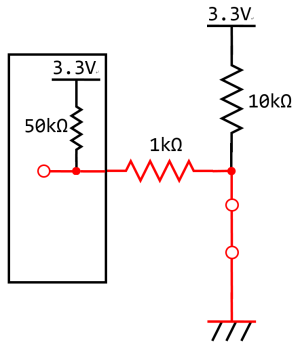

【 ①チップ内部プルアップ， スイッチＯＦＦの場合】 →入力はＨになる。	【②チップ内部プルアップ， スイッチＯＮの場合】 →入力はＬになる。

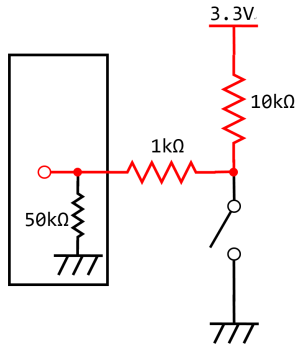

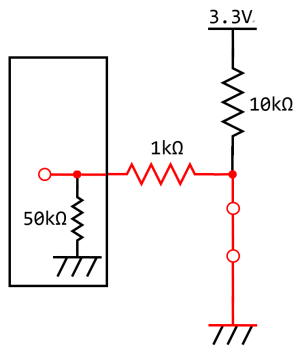

【③ チップ内部プルダウン， スイッチＯＦＦの場合】 →入力はＨになる。	【 ④チップ内部プルアップ， スイッチＯＮの場合】 →入力はＬになる。

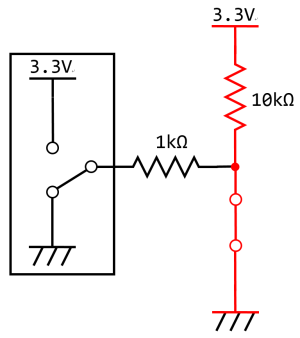

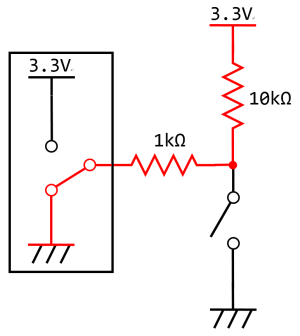

【⑤（間違えて） 出力Ｌ， スイッチＯＦＦの場合】 →ショートにはならない。	【⑥（間違えて） 出力Ｌ， スイッチＯＮの場合】 →ショートにはならない。

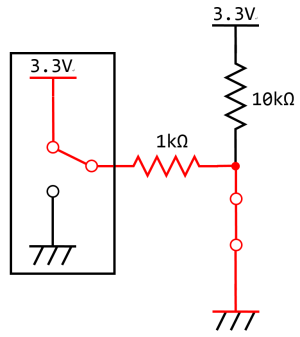

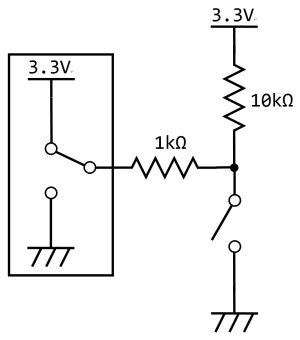

【⑦（間違えて） 出力Ｈ， スイッチＯＦＦの場合】 →ショートにはならない。	【⑧（間違えて） 出力H， スイッチＯNの場合】 →ショートにはならない。
